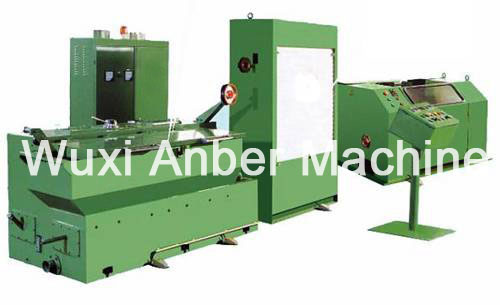

铜中拉机

设备描述：
卧式铜拉机，用于拉拔铜杆从3.2mm到0.4-2.0mm，液压双盘收线并成圈下线。

机器特点：
1．6级精度齿轮传动主机，齿轮轴承采用油泵强制供油润滑，机体铸造成型，模具更换方便;
2．关键及主要电气均采用进口元件;
3. 交流感应退火，领先水平，各传动轮表面陶瓷处理;
4. 控制台显示速度，长度、电压、频率等;
5. 液压操控升降装卸线轴，降低劳动强度;
6. 收线容量可达500kg，排线采用60W直线电机，排速无级可调;
7. 塔轮碳化钨处理，全浸冷却，各眼模单个强迫润滑;

主要技术参数：

型号	铜中拉机
	ABE-17H	ABE-9H
最大生产速度	1800m/min	1200m/min
电机功率	45KW-4P	37KW-6P
收线电机功率	11KW-4P	11KW-6P
排线电机功率	60W	60W
进丝直径	2.0-3.2mm	2.0-3.2mm
出丝直径	0.4-2.0mm	0.8-2.0mm
卷取量	300-500kg	300-500kg
眼模数	17	9
卷筒	钨钢四层分体式、表面碳化钨（全浸式）
减径率	18%
传动方式	齿轮传动：收线升降、顶紧均为液压
总功率	56kw	48kw
尺寸	12*3*3m	12*3*3m
重量	4500kg	3500kg
连续退火炉（选配）	速度：最大1200m/min 退火方式：直流/交流感应 冷却方式：水池泵浦 退火容量：60kw 退火丝径：1.2-2.0mm 退火电流：150A 尺寸：600*1850*2500mm	速度：最大800m/min 退火方式：直流/交流感应 冷却方式：水池泵浦 退火容量：60kw 退火丝径：1.2-2.0mm 退火电流：150A 尺寸：600*1850*2500mm

拉丝产品：

铜线 铜线母材铜丝
